Decals (Dekor) platzieren
Original (english) von Crytek, übersetzt und überarbeitet von WarpSpeed.





 Übersicht

Das folgende Tutorial zeigt dir wie man [Decals] (Dekor) mittels des Editors in ein Level einfügt. Ausserdem erfährst du wie man dem [Decal] (Dekor) ein Material zuweist und was es mit den “Darstellungstypen” aufsich hat.




 Ein Dekor auftragen…

Den “Dekor-Eintrag” auswählen

Bevor wir das “Dekor” platzieren, muss du als erstes [Align to Terrain] aktivieren.

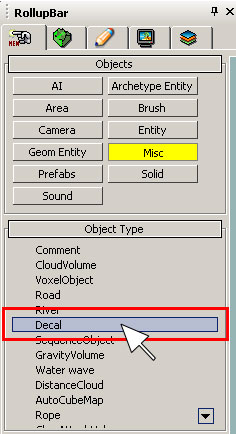

Jetzt in der [RollupBar] den “Reiter” [Objects] auswählen, auf [Misc] klicken und [Decal] auswählen.




 Ein Dekor platzieren

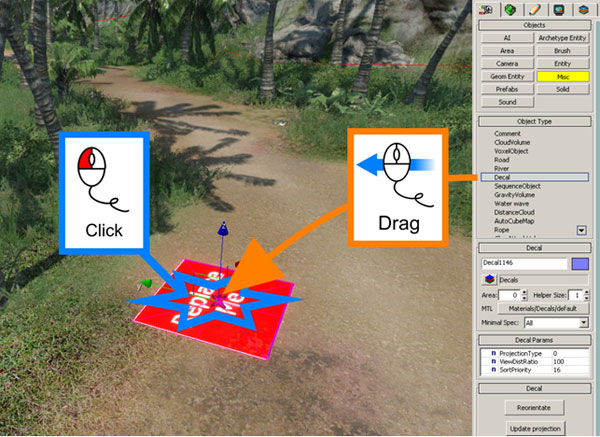

Nachdem wir die [Decal] Option (mit der linken Maustaste) ausgewählt haben “ziehen” wir den “Eintrag” in das Perspektiven-Ansichtsfenster. Da wir die [The Align to Terrain] Option zuvor aktiviert haben, “schnappt” das “Dekor” auf dem Terrain ein sobald du in dessen Nähe kommst.

Durch klicken der linken Maustaste wird das “Dekor” an die aktuelle Stelle gesetzt/platziert. Du kannst das “Dekor” auf die bekannten Methoden bewegen/drehen/skalieren.




Das Dekor-Material festlegen

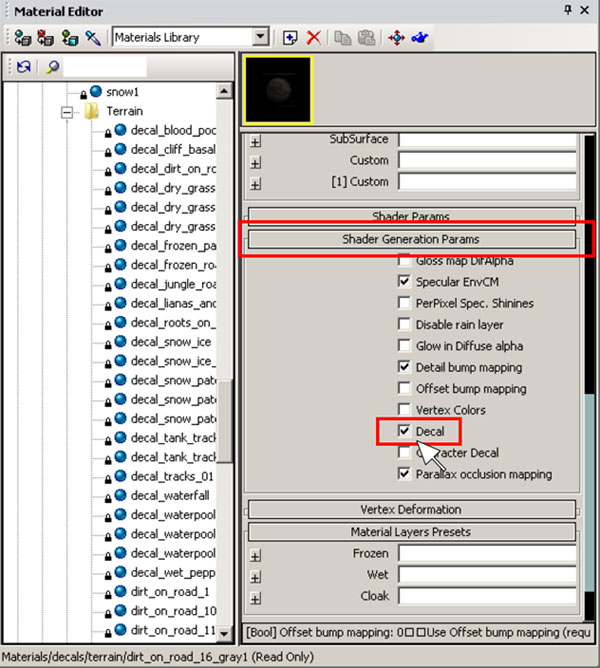

Wie man ein Material auswählt/zuweisst sollte dir mitlerweile bekannt sein. Ein “Dekor” Material muss ein extra [Decal] Flag (Merker) haben. Diese Einstellungen findet ihr in den [Shader Generation Parameters] wie unten dargestellt.

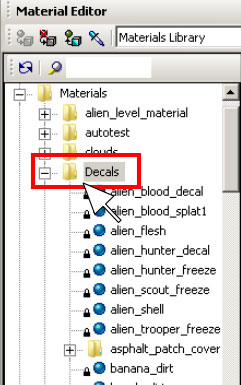

Als erstes öffne im [Material Editor] den Ordner [Materials] und anschliessend das [Decals] Verzeichnis. Alle “Dekore” die wir dort finden haben die richtigen Werte um als “Dekor” eingesetzt zu werden.



 Dekor Darstellungstypen

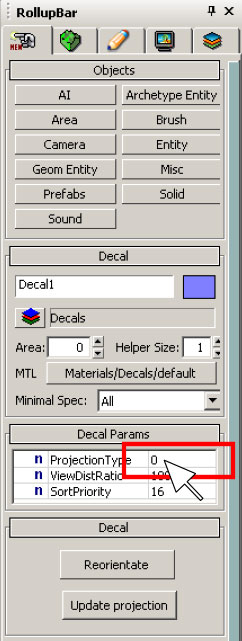

“Dekore” haben 4 unterschiedliche Darstellungstypen, von 0 bis 3. Um dies zu ändern ändere den Wert [ProjectionType] in den Eigenschaften des “Dekors” (siehe Bild).




 Darstellungstyp 0
Das “Dekor” wird genauso dargestellt wie du es (zentriert) gesetzt hast.




 Darstellungstyp 1

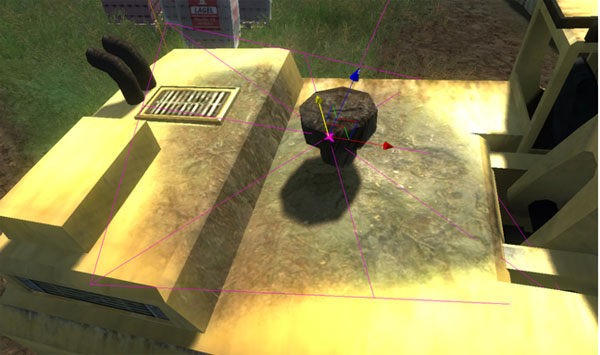

Das “Dekor” wird auf die Oberfläche eines Objekts (im Level) aufgetragen. Es wird entgegengesetzt der Z-Achse projeziert.




 Darstellungstyp 2

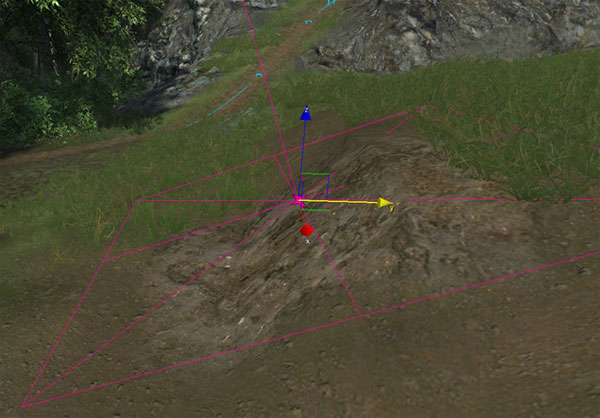

Das “Dekor” wird direkt auf das Terrain deines Levels aufgetragen.




 Darstellungstyp 3
Dieser Darstellungstyp ist eine Kombination aus Typ 1 und 2. Es stellt das “Dekor” sowohl auf Objekten als auch auf dem Terrain dar.

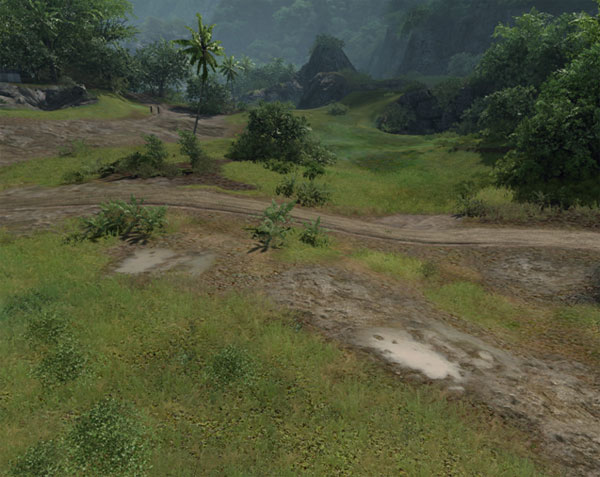

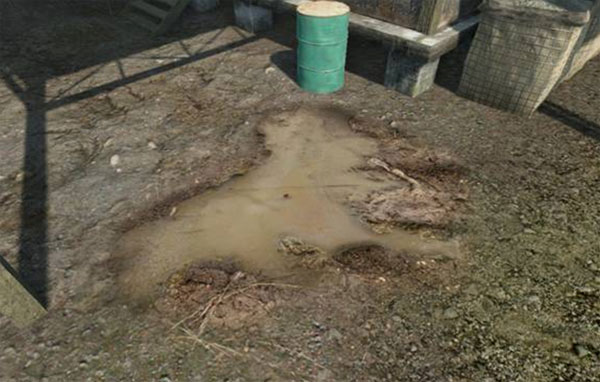

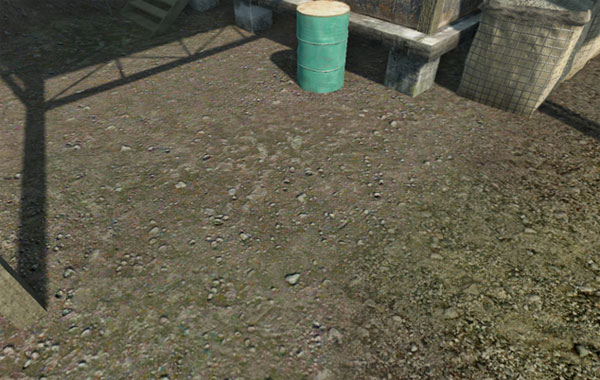

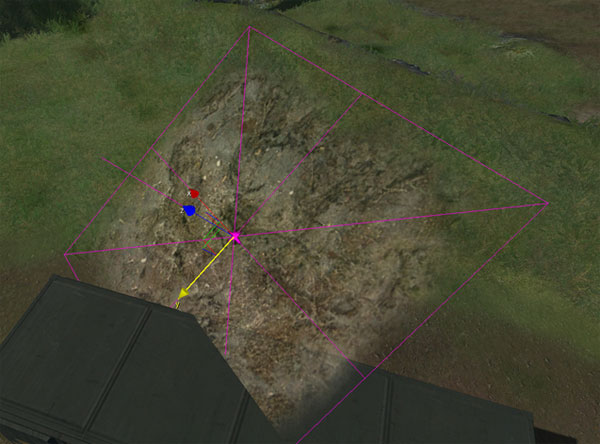

 Ergebnis

---

Dieses Tutorial ist die Deutsche Übersetzung des offiziellen SandBox2 Tutorials von Crytek (mit freundlicher Genehmigung). Dies ist keine offizielle Übersetzung von Crytek sondern von Crysis-HQ (WarpSpeed). Crytek übernimmt keine Haftung für diese Übersetzung.
